AHD/TVI video balun UTP-HDP4103 - pasivní sada
cena: 128,-- bez DPH
Popis produktu
AHD a HD-TVI balun UTP-HDP4103 - pasivní sada pro přenos AHD i HD-TVI signálu přes UTP kabel až na vzdálenost 220m AHD(1080P), 230TVI(1080P)
Vlastnosti
Přenos přes UTP Cat5e / Cat6 v reálném čase
Nevyžaduje napájení
Kompatibilní s HD TVI, AHD a analogovými kamerami
Až 210m pro HD TVI kamery 720p
Až 230m pro HD TVI kamery 1080p
Až 300m pro AHD kamery 720p
Až 240m pro AHD kamery 960p
Až 220m pro AHD kamery 1080p
Dvě šroubové svorky pro připojení UTP kabelu
Integrovaná přepěťová ochrana TVS - Transient Voltage Suppressor
Anti statický design
Ochrana před bleskem
60 dB ochrana proti přeslechům
ABS plastové pouzdro
UTP-HDP4103 - jednokanálový pasivní HD Video balun
Video Video Formát PAL, NTSC, SECAM
Pracovní frekvence do 42MHz
Maximální vzdálenost HD TVI 720P: 210
HD TVI 1080P: 230m AHD 720P: 300m
AHD 960P: 240m
AHD 1080P: 220m
Ochrana proti přeslechům 15 kHz až 42 MHz - 60dB typ
Impedance Koaxiální kabel, BNC samec, 75Ω
UTP, svorkovnice, 100Ω
Útlum 1.5dB typ
Typ kabelu Síťový kabel Jeden nestíněný stáčený pár (pro každý videosignál) 24-16 AWG (0.5 - 1.31mm)
Kategorie kabelu 2 nebo lepší
Impedance 100 ± 20 Ω
Ochrana proti DC smyčkám 52Ω na 1000ft (18Ω na 100m)
Rozdílová kapacita 19 pF ⁄ ft max (62 pF ⁄ m max)
Napájení Není vyžadováno napájení převodníku
Konektor Koaxiální Video vstup ⁄ výstup BNC konektor - samec
UTP Video vstup ⁄ výstup Svorkovnice
Ochrany Přepěťová ochrana Obnovitelná polovodičová pojistka
Video Vstup 2kV (common mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Video Výstup 2kV (different mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Mechanické vlastnosti Kryt ABS plast
Barva Černá
Rozměry (D׊×V) 42.4 × 17.8 × 17.4 mm (Bez BNC konnektoru a kabelu)
Váha 40g
Provozní podmínky Provozní teplota -20°C ˜ 70°C
Relativní vlhkost 0 ˜ 95% (bez kondenzace)
Skladovací teploty -40°C ˜ 150°C
|
EVO192 + BOX S-40 + TM50 - bílá
cena: 7 812,-- bez DPH
Popis produktu
Ústředna DIGIPLEX EVO192 je určena pro střední a velké objekty do maximálního počtu 192 zón a 8 podsystémů. Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, doplňkové zdroje, posilovač sběrnice, hlasová nadstavba,..) i samostatné sběrnicové detektory BUS. Vedle klasických NC zón s výstupem relé (připojené na vstupy ústředen, expanderů nebo klávesnic) a zón tvořených sběrnicovými detektory (PIR vnitřní i venkovní, magnetický kontakt, detektor tříštění skla, stropní detektor) lze tvořit i bezdrátové zóny připojením bezdrátové nadstavby RTX3. Bezdrátová komunikace je obousměrná a lze pro ni využít následující bezdrátové vysílače MAGELLAN: • bezdrátové pohybové detektory, požární detektor, magnetické kontakty • až 999 bezdrátových klíčenek REM1, REM2 a REM3 • bezdrátové PGM (2WPGM)
Dělení na podsystémy: 8
Max. počet zón v systému: 192
Max. počet modulů v systému: 254
PGM výstupy na ústředně: 4 x opto-relé 50 mA polarita +/-
1 x relé 5 A, 24 V
Počet uživatelských kódů: 999
Historie událostí: 2048
Napájení: 16 V~, 40 VA
Typ zdroje: spínaný
Max, proudový odběr z AUX výstupu: 1 A
Typ AUX výstupu: elektronická vratná pojistka 1,1 A
Odpojení AUX výstupu: ano, stisk tlačítka AUX
Max. proudový odběr z výstupu BELL: 2 A
Typ BELL výstupu: elektronická vratná pojistka 3 A
Proudový odběr ústředny: 100 mA
Maximální počet klávesnic v systému: 254
Maximální délka sběrnice: 900 m
Firmware: uložen v EEPROM procesoru ústředny
Změna firmware: ano, pomocí software WinLoad, Babyware
Historie událostí: 2048
Zobrazení historie událostí: software WinLoad
na klávesnicích K641, K656, TM40, TM50
Dobíjecí proud záložního akumulátoru: 350/700 mA
Doporučený záložní akumulátor: 12 V, 7 Ah/18 Ah
Optická signalizace: LED dioda CHARGE, STATUS, AUX
Hardwarový reset: ano, stisk tlačítek RESET + AUX
Doporučený typ transformátoru: trafo kryté 40 VA
Doporučený typ boxu: BOX S-40, BOX V-40, BOX VZ-40
Počet vstupů na desce ústředny: 8
Max. počet zón na desce ústředny: 16
Max. počet zón v systému: 192
Max. počet zón na klávesnicích: do počtu klávesnic v systému
Zónový expandér: ano, 16 zón jeden expandér
Max. počet zónových expandérů: do počtu modulů v systému
Sběrnicové detektory: ano
Max. počet sběrnicových detektorů: do počtu modulů v systému

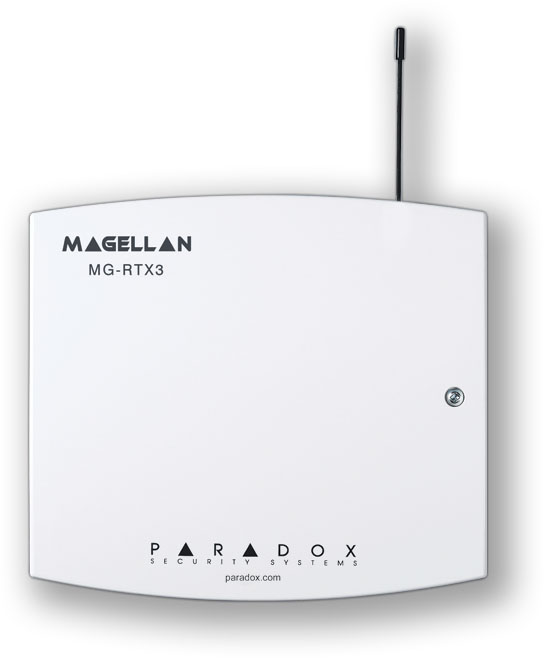

Bezdrátové zóny: ano, přijímač/vysílač RTX3, klávesnice K641LX
Max. počet modulů MG-RTX3: do počtu modulů v systému
Typy naprogramovaných zón: 13
Definice závislé / intelli zóny: ano
Max. počet keyswitch vstupů: 32
Max. počet PGM výstupů v systému: 250
Bezdrátové PGM výstupy: ano, s přijímačem RTX3
Počet podsystémů: 8
Vytvoření závislého podsystému: ano
Společné zóny pro více podsystémů: ne
Master kód: 1
Uživatelské kódy: 998
Instalační kód: 1
Délka uživatelského kódu: 4 nebo 6-místný
Možnost ovládání systému: uživatelským kódem, kartou,
bezdrátovou klíčenkou, keyswitchem,
softwarem NEWARE, WinLoad,
web prohlížečem - IP100, IP150
dálkově po telefonní lince VDMP3
Automatické zapnutí: ano, podle času, klidu v systému
Typy zapnutí: úplné, FORCE, STAY
Max.počet monitorovaných dveří/čteček: 32
Skupiny dveří/časů: 16/16
Paměť událostí: 2048
Počet držitelů karet: 999
Způsob ovládání přístupové nadstavby: kartou, klíčenkou, kódem
Počet telefonních čísel na PCO: 4
Detekce telefonní linky: ano
Komunikační formáty: Ademco slow, Silent Knight,
Sescoa, Ademco express,
Ademco Contact ID,
zpráva na telefon
Klávesnice: K641, K656, TM40, TM50
Software: WinLoad, Babyware
Způsob spojení PC s ústřednou: I307, CONV-4,
modem - telefonní linka,
IP150 - LAN/internet
WinLoad: program pro instalaci,
správu a údržbu
NEWARE SECURITY: uživatelská správa EZS
NEWARE ACCESS: uživatelská správa ACCESS/EZS
Typ bezdrátové přijímače/vysílače: RTX3, K641LX
Počet bezdrátových přijímačů v systému: do počtu modulů v systému
Bezdrátové ovládání klíčenkou: ano
Počet klíčenek v systému: 999
Typ klíčenek: REM1, REM15, REM2, REM3, RAC1
Bezdrátové detektory: ano
Dohled nad bezdrátovými detektory: ano
Interval dohledu: 80 minut/24 hodin
Max. počet bezdrátových detektorů: 192
Typy bezdrátových detektorů: všechny typy bezdrátových
detektorů řady MG
Opakovač pro prodloužení dosahu: ne
Bezdrátový PGM výstup: ano, typ 2WPGM
Max. počet bezdrátových PGM: 8 na jeden RTX3
Aktivace klíčenkou PGM výstup: ano, libovolný PGM v systému
Počet PGM výstupů na přijímači: 2 x PGM max. 150 mA,
1 x relé 5 A/28 V,
(volitelné) 1 x relé 5 A/28 V
Bezdrátové klávesnice: ne
|
